同步帶的節頂距是指同步帶輪的節圓和齒頂圓之間所存在的徑向距離。一般情況下節頂距在規格尺寸表內都會備注出來。

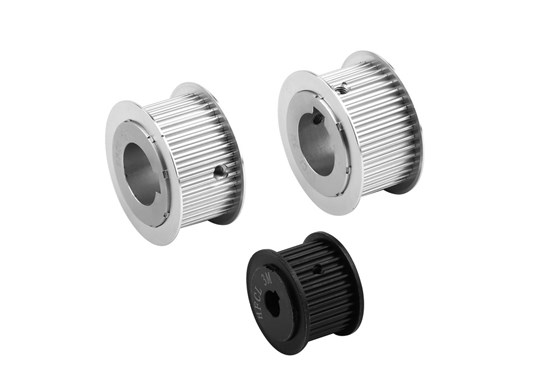

同步帶輪的其他數據計算

1、同步帶輪的節圓直徑計算：

設同步輪的節距為Dp，齒數為Z，圓周率為π，則計算公式如下：

Dp=p×Z/π

2、同步帶輪的實際外圓直徑計算：

設同步帶的節徑為Dp，節頂距為δ，則計算公式如下：

De= Dp-2δ

3、同步帶輪的中心距計算：

設同步帶的皮帶節線長為L，兩軸的中心距為C，大帶輪的節距徑為Dp，小帶輪的節徑為dp，則計算公式如下：

B= L – 1.57 (Dp + dp)

同步帶輪的其他專業名詞

模數：齒距P除以圓周率π所求的的商，即P/π。

齒頂圓：即通過同步帶輪齒頂部的圓周。

齒根圓：即通過同步帶輪齒根部的圓周。

分度圓：即是同步帶齒輪上面具有標準模數的標準齒形角所構成的圓。

齒厚：在同一端平面上，一個齒的兩側端面上齒廓之間所存在的分度圓弧長。

齒槽寬：在同一端平面上，一個齒槽的兩側端面上齒廓之間所存在的分度圓弧長。

齒距：指兩個相鄰而且同側端面之間所存在的分度圓弧長。

齒寬：指齒輪的有齒部位沿著分度圓的圓柱面直母線方向鎖量取的寬度。

頂隙：指齒輪的齒根處的高度應該大于齒頂的高度，也就是應該留有一定的間隙。

齒頂高：即是齒頂圓和分度圓之間的徑向距離。

齒根高：即是齒根圓和分度圓之間的徑向距離。

齒高：即是齒頂圓和齒根圓之間的徑向距離。
